Indoor TV вещание в ТЦ «Одинцовское Подворье»
Год: 2008 Страна: Россия
Город: г.Одинцово
Место: Проект был реализован в ТЦ «Одинцовское Подворье», а именно в трех его частях: боулинг, 2 этаж ТЦ, 1 этаж второго корпуса ТЦ.
Заказчик проекта: Торговый Центр «Одинцоское Подворье»
Разработчик проекта: Indoor TV Service
Исходные данные
На момент начала проекта часть ТЦ, где располагался боулинг, была действующей, остальные части находились на завершающем этапе строительства, до открытия торговой части ТЦ было 2 месяца.
Задача
Перед проектировщиками стояли следующие задачи:

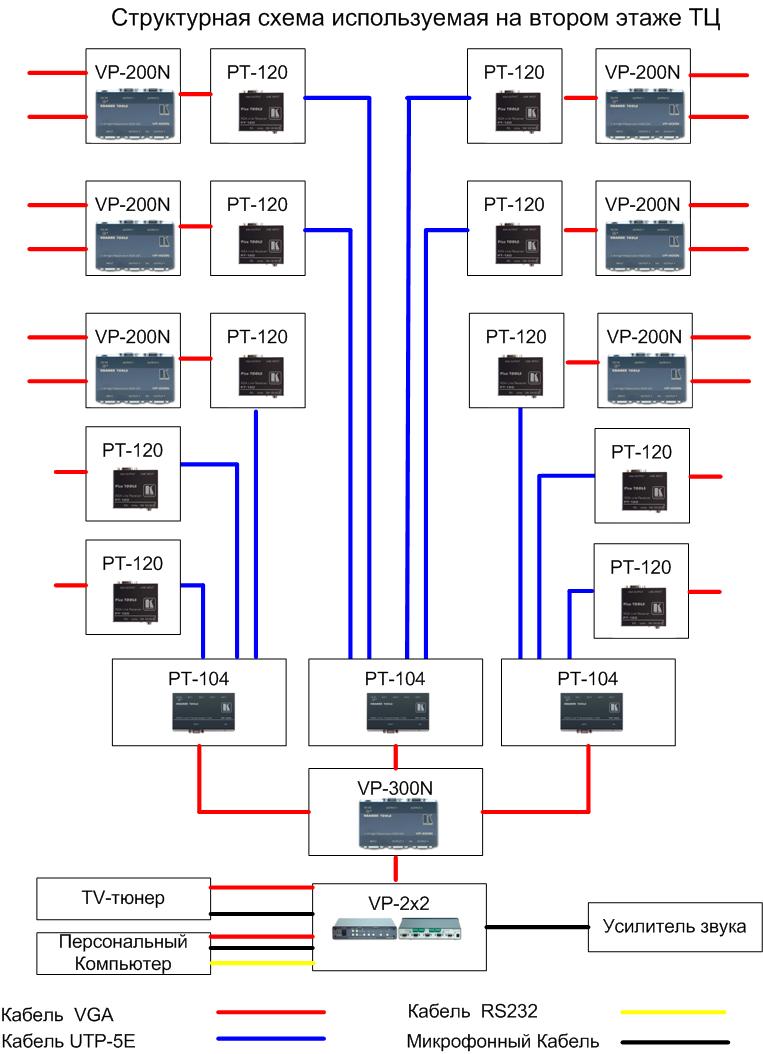

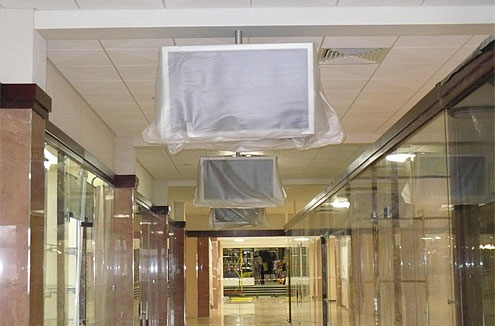

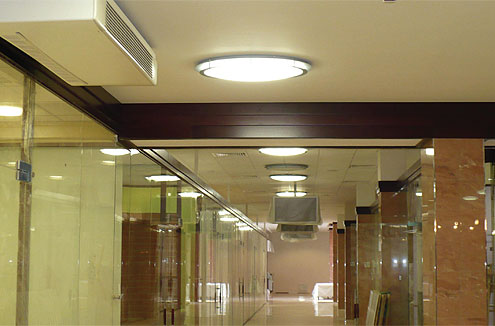

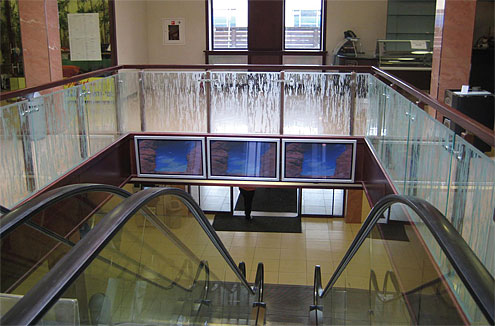

1. Организовать Indoor TV вещание в торговом комплексе, выполнив монтаж 15 плазменных панелей и аудио систем на втором этаже ТЦ, на первом этаже ТЦ монтировались только аудио системы – Indoor Audio.

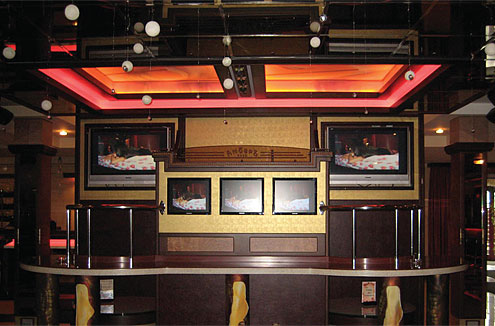

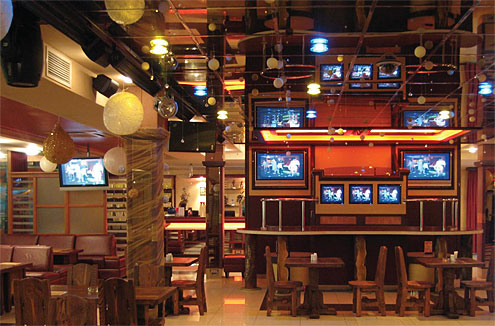

2. Организовать Indoor TV вещание в боулинге, используя ранее установленные 5 плазменных панелей, 5 телевизоров, 1 проектор, звуковую систему, обеспечив возможность транслировать ТВ сигнал.
3. Предоставить заказчику программное обеспечение, которое будет управлять Indoor TV в 2х зонах ТЦ.
Трудности
В боулинге потолок был зашит гипсокартоном, и для прокладки кабеля пришлось снимать, а затем устанавливать кондиционеры; плазменные панели оказались без VGA входов, поэтому пришлось вносить коррективы в схему по ходу реализации проекта. Также по ходу выполнения проекта изменилось место расположения плазменных панелей на втором этаже.
Краткое описание проекта
В качестве коммутационного оборудования было выбрано оборудование «Kramer», которое оптимально подходит по соотношению цена/качество и успешно было использовано нами в предыдущих проектах. В качестве программного обеспечения было выбрано программно обеспечение «SDB Complex» (www.sdbcomplex.ru) которое успешно используется нами в десятках Indoor TV проектов. Особенности: Первой особенностью этого проекта было то, что он объединял в себе три задачи: Indoor TV в ТЦ, Indoor TV в боулинге, Indoor Audio. Второй особенностью было возможность совместного использования двух источников сигнала: персонального компьютера и эфирного телевидения.
Перспективы дальнейшего развития проекта
Развитие этого проекта может быть связанно с дооснащением ТЦ плазменными панелями или проекторами.
Список использованного оборудования
- Передатчик компьютерного графического сигнала Kramer PT-110 – 1 шт.;
- Передатчик компьютерного графического сигнала по витой паре Kramer TP-104 – 5шт.;
- Приемник компьютерного графического сигнала по витой паре Kramer PT-120 – 17шт.;
- Усилитель-распределитель Kramer VP-200N – 7шт.;
- Усилитель-распределитель Kramer VP-300N – 1шт.;
- Матричный коммутатор Kramer VP-2x2 – 2шт.;
- Усилитель звука – 2шт.;
- TV тюнер – 2 шт.;
- Персональный компьютер – 3шт.;
- Плазменная панель Sony 42” FWD-42PV1S(silver) – 15шт.;
- Проектор – 1шт.;
- Ранее были установлены:
- LCD телевизор Panasonic 42” – 3 шт.;
- LCD телевизор Panasonic 37” TX-R37LX85 – 1 шт.;
- LCD телевизор Panasonic 46” TH-R46PY80 1 шт.;
- 5 мониторов – игровой системы боулинг;
- 1 проектор;
- После выполнения проекта заказчик самостоятельно установил:
- LCD телевизор Panasonic 32’’ – 4 шт.;
- монитор Samsung SyncMaster 961BF 19” – 3 шт.
|
