Проект Indoor TV вещания в торговом центре

Цель:

Организация на территории торгового центра Indoor TV с пятью независимыми зонами вещания, централизованным управлением эфиром во всех зонах, возможностью объединения зон.

Задачи:

• Выбор оптимального оборудования, его количества, мест установки.
• Выбор оптимального программного обеспечения.
• Доставка, монтаж, настройка оборудования.
• Создание эфира, управление эфиром.
• Ремонтно-техническое обслуживание.

Оборудование:

• 17 плазменных панелей «Samsung».
• 5 станций вещания, 1 станция управления.
• Аудио-видео устройства «Kramer».

Краткое описание:

В апреле 2006 года было запущено Indoor TV вещание в ТЦ «Омский». Основная задача была организовать Indoor TV вещание в трех зонах торгового центра с возможностью увеличивать - уменьшать количество зон, централизованным управлением вещанием. 1-я зона вещания – 12 плазменных панелей расположенных в транзитных и стоп-зонах продовольственного супермаркета. 2-я зона вещания – 3 плазменных панелей расположенных в ресторане быстрого обслуживания «Сытная площадь». 3-я зона вещания – 2 плазменных панелей расположены в ресторане «Гжель». Для организации Indoor TV было выбрано программное обеспечение «SDB Complex». Для каждой независимой зоны вещания установлена отдельная станция вещания, управление станциями вещания осуществляется по локальной сети со станции управления.

Особенности:

Управление вещанием с одного рабочего места. Осуществление управления и вещания в 3х различных зонах с возможностью объединения эфира во всех зонах, возможностью увеличения, уменьшения зон. Оптимальная стоимость создания и обслуживания Indoor TV.

Трудности:

Основные вопросы, решаемые при разработке каждого Indoor TV проекта: Выбор мест расположения мониторов или плазменных панелей по критериям:

• Обеспечить видимость, слышимость транслируемого аудио-видео материала для максимального количества посетителей.
• Обеспечение минимальных затрат на аудио-видео оборудование (разовые и возникающие в процессе эксплуатации оборудования) без ущерба для качества трансляции.

• Cрок службы в условиях нестабильного напряжения питания 220В, высокой запыленности, многочасовой непрерывной работы.
• Наличие VGA входа (не на лицевой стороне панели).
• Возможность отображать VGA сигнал после выключения и включения панели.
• Возможность отключения любого видеоизображение на экране после отключения входного сигнала.
• Возможность программного управления панелью.
• Стабильность при хранении настроек.
• Стоимость.

• Наличие таймера для включения станции вещания.
• Cрок службы в условиях нестабильного питания 220В, высокой запыленности, многочасовой непрерывной работы.
• Стоимость.

• Наличие функционала максимально автоматизирующего бизнес процессы.
• Минимальные требования к количеству и квалификации сотрудников работающих с программным обеспечением.
• Стоимость.

Заключение:

Спустя 9 месяцев прошедших с момента реализации проекта, можно сказать, что все компоненты системы работают стабильно.

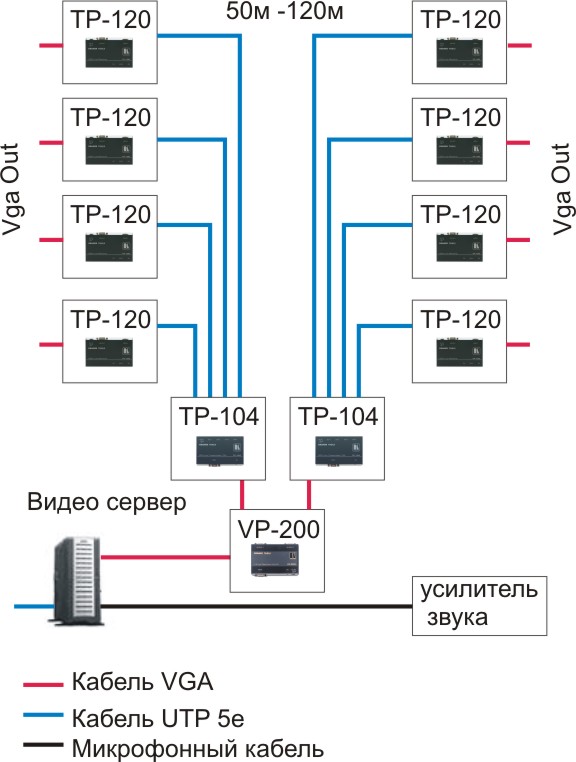

Список применяемого оборудования:

• Станции вещания на базе Pentium 4 (только системный блок) - 5шт.
• Станции управления на базе Pentium 4 - 1шт.
• Плазменные панели Samsung (42 и 50 дюймов) -17 шт.
• Передатчик сигналов VGA/XGA по витой паре: PT-110 – 1шт.
• Передатчик распределитель сигналов VGA/XGA по витой паре: TP-104 – 4шт.
• Приемник сигналов VGA/XGA по витой паре: TP-120 – 15 шт.
• Усилитель, распределитель 1:2 VGA/XGA: VP-200 – 1 шт.
• Усилитель-распределитель 1:2 сигналов XGA и передатчик для витой пары: VP-300T – 1 шт.
• Универсальный блок питания 12 В на 10 выходов: VA-100P – 1 шт.
• Потолочные двойные крепления - 4 шт.
• Кабель VGA 0.3м: C-GM/GM-1 – 20 шт.
• Кабель VGA 1.8м: C-GM/GM-6 – 5 шт.
• Разъемы: RJ 45 – 1упаковка.
