Организация Indoor TV в торгово-развлекательном центре

Цель:

Организовать Indoor TV для выполнения имиджевых и рекламно-информационных целей.

Задачи:

• Выбор оптимального оборудования, программного обеспечения (ПО).
• Доставка, монтаж и настройка оборудования.
• Создание эфира.
• Ремонтно техническое обслуживание.

Оборудование:

• Устройства отображения: шестнадцать плазменных панелей Fujitsu P50XHA30ES установленных на восьми двойных потолочных креплениях.
• Видеосервер на базе персонального компьютера.
• Для передачи и коммутаций сигналов оптимальным оказалось использовать аудио-видео устройства “Kramer”.

Краткое описание:

Данный проект был выполнен в конце 2005г и разрабатывался не только для выполнения задач данного заказчика, но и для поиска оптимальных аппаратно-программных решений для Indoor TV торговых центров. О правильности принятых решений в данном проекте сегодня можно судить, опираясь на годичную эксплуатацию данного Indoor TV.

Технологической основой любого Indoor TV является сочетание ПО и оборудования. В качестве ПО для Indoor TV был выбран "SDB Complex" используемый в Indoor TV супермаркетов “Седьмой Континент”, “Перекресток” и др. и на текущий момент являющийся лидером на рынке ПО для Indoor TV в России. В качестве способа доставки (Интернет, спутник либо курьерская доставка) заказчиком выбран наиболее экономичный способ – курьерская доставка. Организованное Indoor TV работает в автоматическом режиме, видео сервер сам по расписанию отключается, включается и ведет трансляцию. Доставка нового материала для трансляции происходит автоматизированным способом: курьер подсоединяет внешний носитель(flash либо Ziv) с новым материалом для трансляции к видео-серверу, после чего информация автоматически записывается на видео-сервер и обратно.

Особенности

• Большое количество плазменных панелей ( 16 в данном проекте), расположенных на нескольких этажах ( на 3-х в данном проекте).
• Повышенные эстетические требования к расположению оборудования и линиям связи.
• Повышенные требования к качеству транслируемого аудио видео материала и ограниченность эфира для рекламных целей.

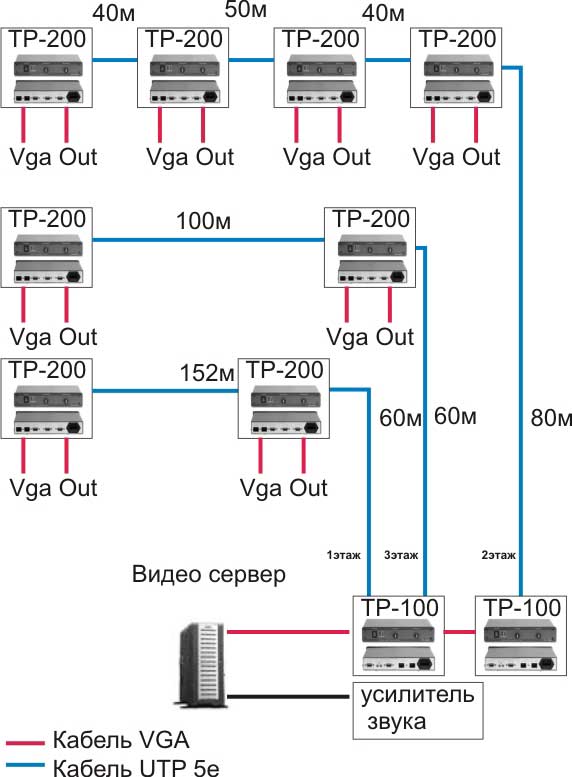

• Особенностью данного Indoor TV на базе устройств “Крамер” – малое количество оборудования (10 устройств) для передач видео сигнала на 16 спаренных плазменных панелей.
• Особенность Indoor TV на базе "SDB Complex" – минимальные требования к видео-серверу, в качестве которого используется только системный блок, высокий уровень автоматизации бизнес процессов для подготовки эфира и передачи его на видео-сервер.

Трудности

За все время эксплуатации системы трудности возникли с плазменными панелями Fujitsu P50XHA30ES – хаотически сбивались настройки, пока не применили не стандартное решение для устранения данной проблемы.

Заключение

Спустя год эксплуатации системы в данной конфигурации можно сказать, что проблемы были только с плазменными панелями Fujitsu P50XHA30ES, все остальные компоненты системы работают стабильно.

Список применяемого оборудования

• Панель плазменная Fujitsu P50XHA30ES – 16 шт.
• Потолочные двойные крепления - 8 шт.
• Видео-сервер на базе персонального компьютера следующей конфигурации:
  Процессор – Celeron 2.0 ГГц.
  RAM – 256 Mб.
  HDD – 80 Гб.
  ОС – MS Windows XP RUS.
  Видео – аудио встроены в материнскую плату.
  Монитор, клавиатура, мышь,CD привод – отсутствуют.
• Настенный бокс для видео-сервера - 1 шт.
• Приемник и передатчик сигналов VGA/XGA по витой паре: TP 200 – 8шт.
• Приемник и передатчик сигналов VGA/XGA по витой паре: TP 100 – 2шт.
• Кабель VGA 1.8м – 18шт.
• Кабель UTP 5e (305м) – 2 бухты.
• Разъемы RJ 45 – 1упаковка.
